电动压缩机
- 功能

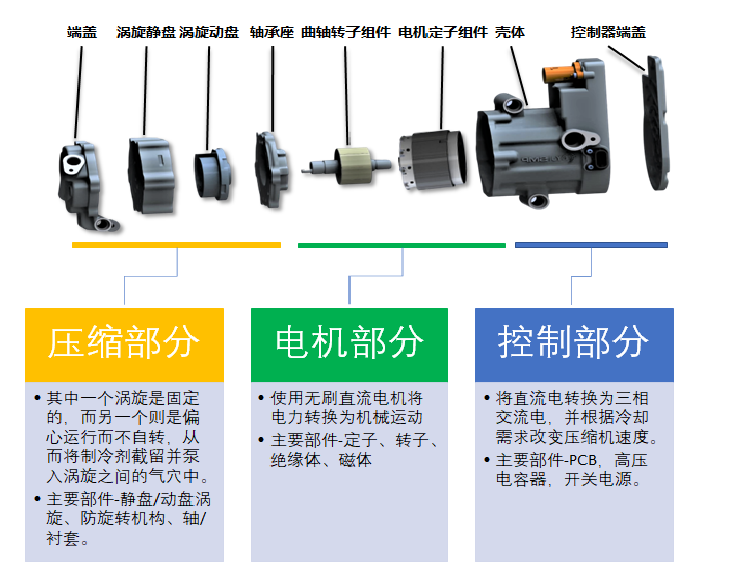

设计特点 - 压缩机结构
设计特点 - 压缩机结构

电动压缩机可分为3个主要部分:

  1. 控制部分

  2. 电机部件

  3. 压缩部分

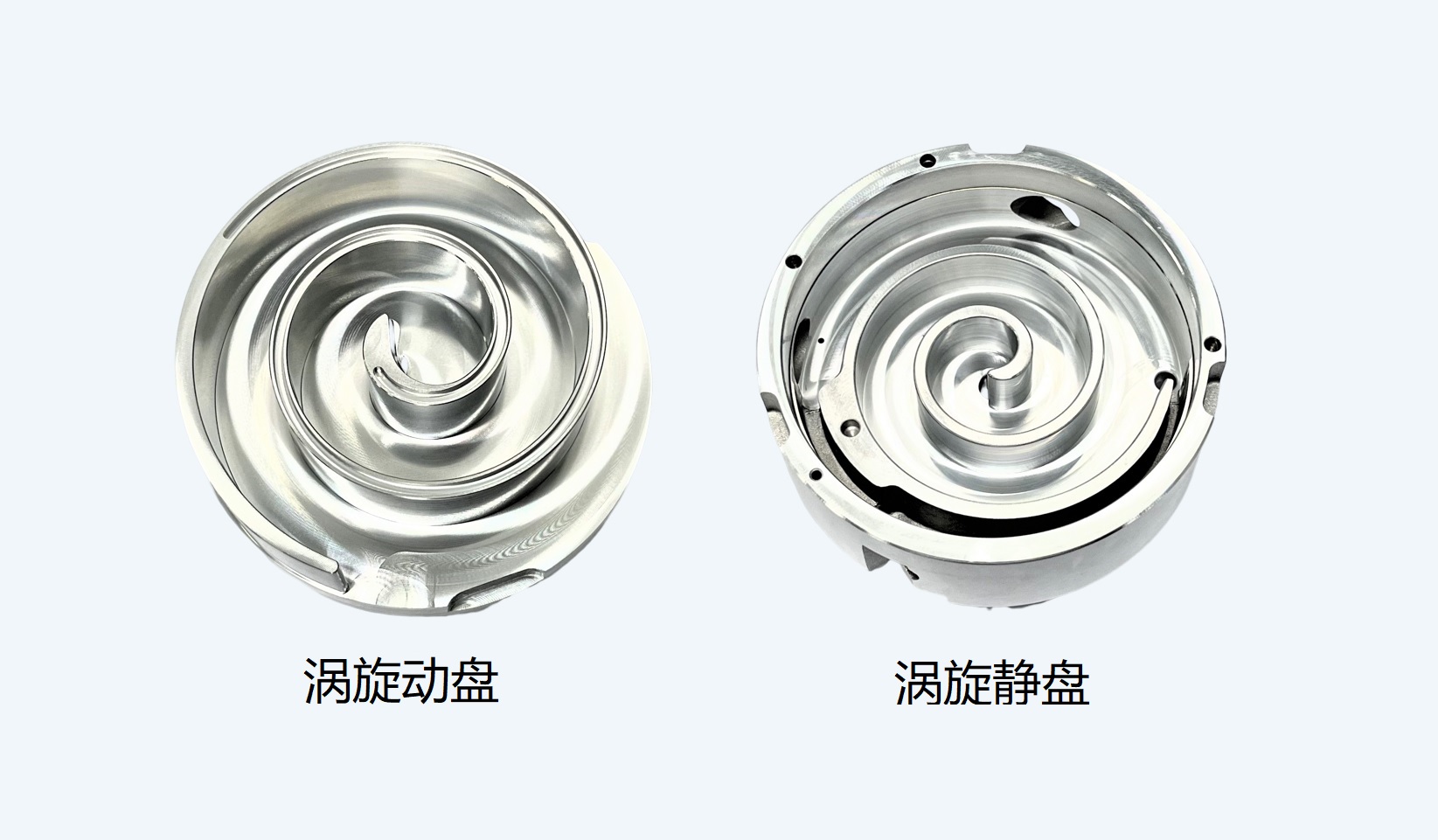

设计特点 - 涡旋盘
设计特点 - 涡旋盘

为了确保电动涡旋压缩机的寿命和性能,材料和工艺的选择和控制至关重要。

涡旋由高精度CNC加工中心加工,使用PDC金刚石切割工具和高级润滑,以确保微米级的尺寸精度,并实现精细的表面光洁度。

表面经过处理,动态涡旋的硬度达到>Hv 600,静态涡旋的硬度超过Hv 280,以确保压缩机的耐久性。

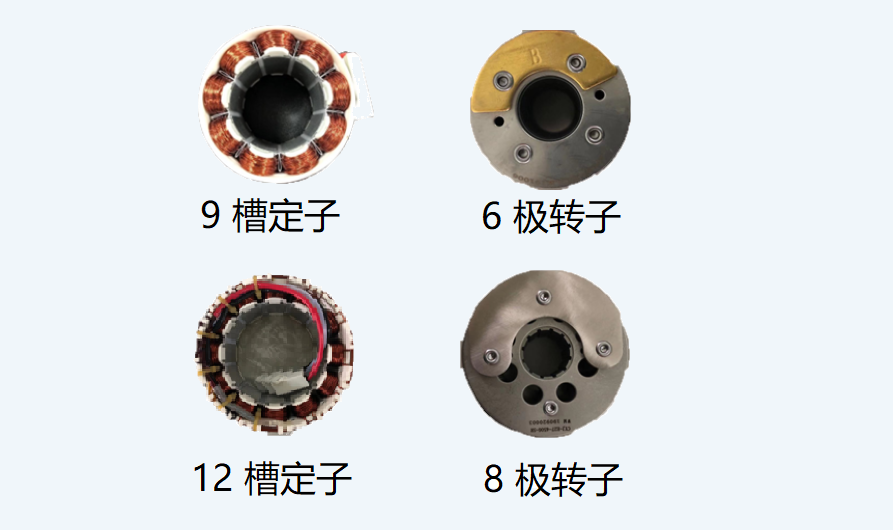

设计特点 - 电机
设计特点 - 电机

可根据RPM转速选择各种电机以获得最佳压缩机性能。


设计特点 - 防自转机构设计
设计特点 - 防自转机构设计

对于涡旋式压缩机,公司拥有钢球保持圈、十字滑块、环销三大防自转自主设计能力,在公司 各大系列产品中均有相应应用。

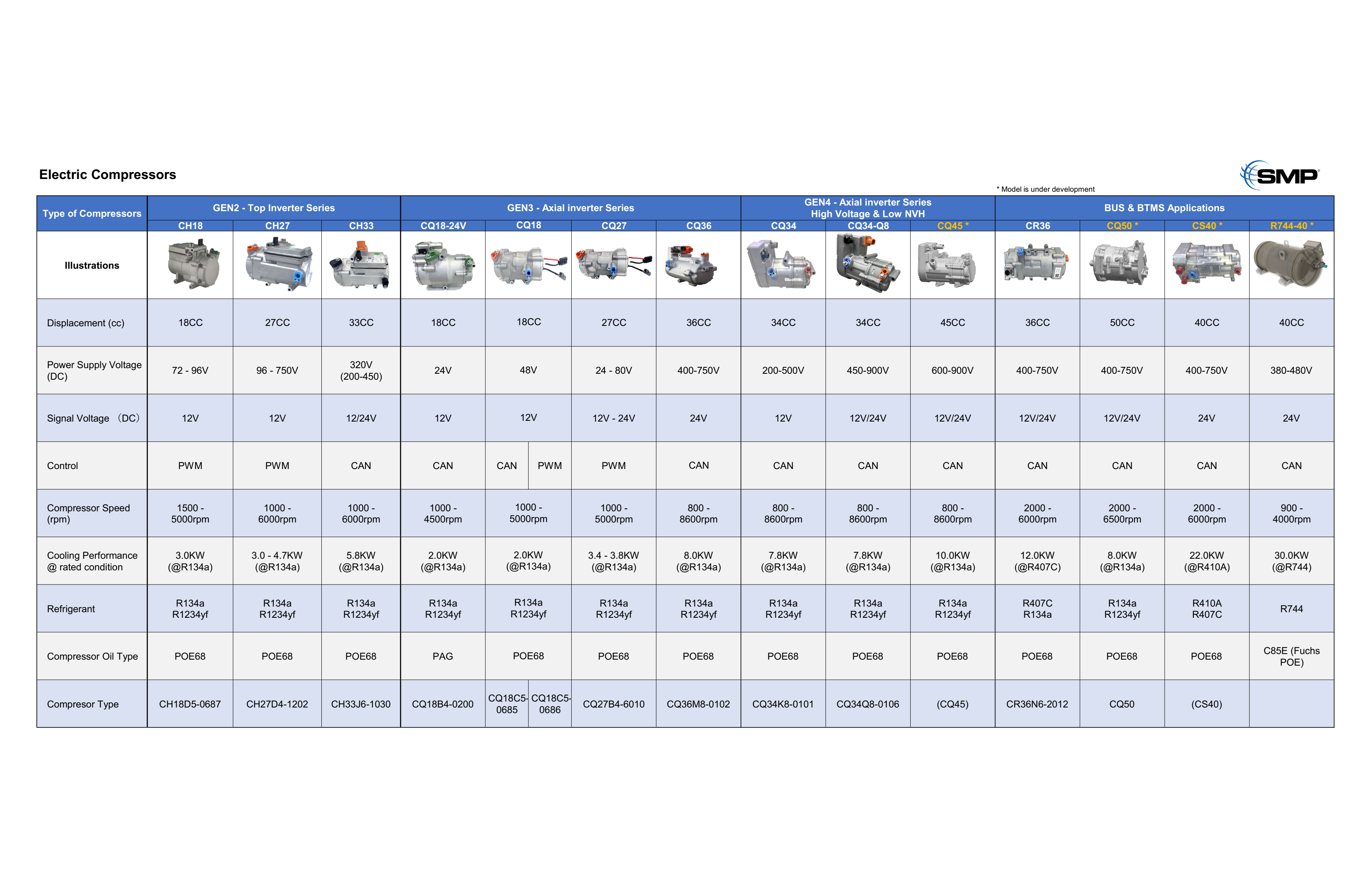

电动压缩机清单
电动压缩机清单
涡旋式压缩工作原理
涡旋式压缩工作原理

.

在吸气、压缩和排气的过程中,静涡旋盘固定在壳体上,而动涡旋盘则由偏心轴驱动,并受到防自转机构的约束,在小半径范围内绕轴公转而不自转。

随着偏心轴的转动,气体在动静涡旋盘啮合形成的多个月牙形压缩腔内逐渐被压缩,然后通过静涡旋盘中心的孔连续排出。

压缩机每旋转一圈,气体被吸入一次,但吸入的气体大约需要两圈才能排出。

这种连续压缩过程可实现高效率并降低噪音水平。


配置(单击照片了解详细信息)

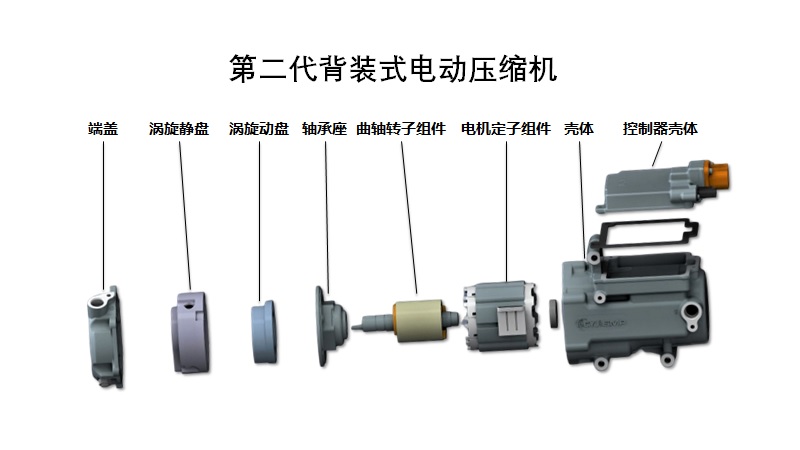

GEN2代表机型
第二代电动压缩机 -
背装式

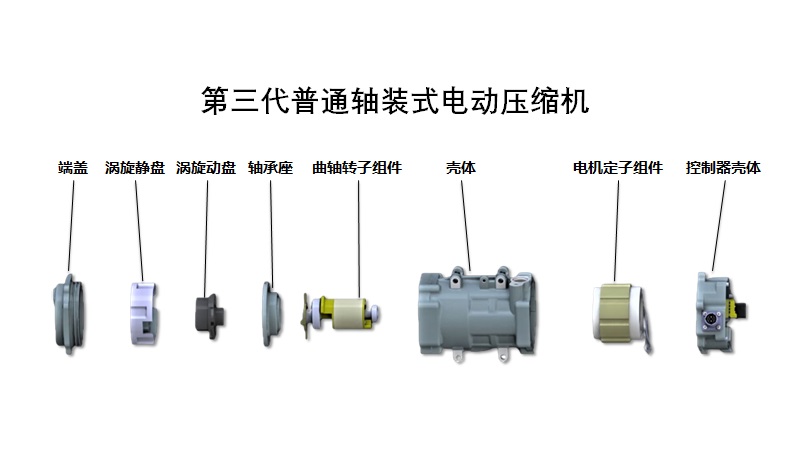

GEN3代表机型
第三代电动压缩机 -
普通轴装式

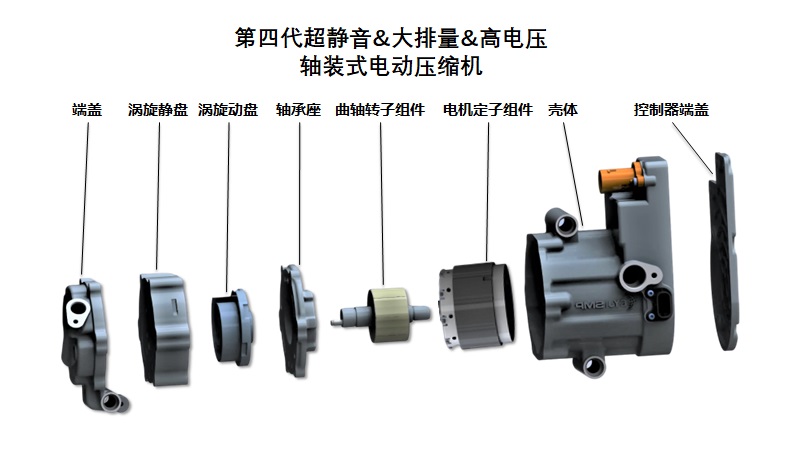

GEN4代表机型
第四代电动压缩机 -
超静音大排量高电压 轴装式
